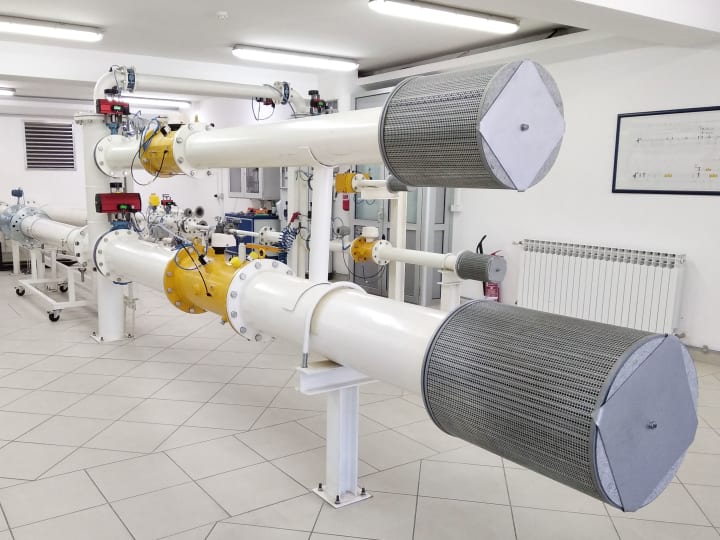

KROHNE built atmospheric calibration run skid with mounted air intake filters in Sarajevo

校准管段和撬块

液体和气体的校准解决方案

与科隆仪表生产中相同的比对系统
灵活的概念与设计，以满足所需的流量控制范围
可根据国内或国际标准进行校准

KROHNE built atmospheric calibration run skid with mounted air intake filters in Sarajevo

总览

通常，流量计是在仪表制造商的生产过程中，或者是由独立的校准设施进行流量校准。科隆公司的校准，是流量计生产过程的标志性环节。为了实现这一点，科隆在其每个生产设施中都有一系列的校准装置。基于对这些内部设计的校准装置的知识和经验，科隆公司也能为其客户定制类似的解决方案。

近年来，科隆公司为一些客户，提供了水、空气和石油产品的流量校准的管段和撬块。此外，科隆公司还为某个世界一流的高压天然气校准设施，提供了全面的升级服务。科隆公司的供货范围中包含了整个方案的设计，从概念到操作员培训和认证。由科隆公司开发的 SynEnergy 过程可视化软件，为操作人员提供了人机界面，以及仪表性能和所有诊断参数的监控。

特点 & 选项

百年的流量计校准经验
可根据国内或国际标准进行校准
最大限度地提高标准表的诊断能力
提供从基础设计到调试，和操作人员培训的项目支持

相关产品

ALTOSONIC V12 Essential – 科隆气体超声波流量计，DN300 传感器

气体超声波流量计，用于天然气、氢气和其他气体的贸易交接（CT）流量测量

遵循 AGA、ISO 17089-1、AGA 9、OIML R137 class 0.5、MI-002 等标准
适用于各种气体 — 从天然气、混合气体到纯氢
用于检测底部污垢的专用诊断声道
口径从 DN100 / 4" 到 DN750 / 30"；压力最高 152.2 bar / 2,207 psi
可选集成网络服务器的 KROHNE Care™ 专家诊断系统，全天候监测仪表性能

OPTIMASS 6400 C Coriolis mass flowmeter – Compact version with flange

科里奥利质量流量计，适用于严苛的过程应用

高精度（±0.05% MV），超低温和高温介质（-200…+400°C）；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
SIL 2/3；贸易交接认证：OIML R117、R137、MI-005、MI-002；API、AGA；卫生级认证
法兰口径：DN10…300 / ½…12"，压力等级最高 PN 160 / ASME Cl 1500
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

OPTIMASS 2400 C Coriolis mass flowmeter – Compact version with flange

适用于大流量测量的科里奥利质量流量计

用于液体和气体，流量最高 4,600 t/h；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
贸易交接认证：OIML R117、MI-005、MI-002；符合 API 和 AGA
法兰口径：DN100…400 / 4…16"，压力等级最高：PN160 / ASME Cl 1500
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

OPTIMASS 7400 C Coriolis mass flowmeter – Compact version with flange

科里奥利质量流量计，适用于严苛的过程应用

高精度（±0.1%），适用于粘稠、腐蚀性或剪切敏感的介质；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
贸易交接认证：OIML R117、MI-005；API；卫生级认证
法兰口径：DN10…100 / ½…4"，压力等级最高 PN100 / ASME Cl 600；其他要求，请咨询
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

ALTOSONIC 5 Ultrasonic flowmeter

超声波流量计，适用于油气行业上游和中游的贸易交接级应用

用于测量原油、炼化产品、超低温介质和化学品的管道式多声道超声波流量计
贸易交接认证：符合 OIML R117、API 标准
法兰口径：4…24"，压力等级最高 ASME Cl 600
-200…+250°C

SUMMIT 8800 Flow computer

用于贸易交接级（CT）测量的流量计算机

模块化的硬件和软件设计，高性价比的解决方案
全彩色图形触摸屏，高度透明的呈现工艺过程
操作人员的访问便捷，维护高效
自动性能监测系统，延长重新校准间隔

OPTIBAR PM 5060 Pressure transmitter

压力变送器，适用于过程压力和液位的应用

坚固的设计结构，全焊接金属膜片，适用于高压力范围和无菌要求
100 mbar…1000 bar / 1.45…14500 psi
各种螺纹型、法兰型、无菌型和其他类型的过程连接
两线制，4…20 mA/HART^®、FF、Profibus-PA

相关解决方案

Custody transfer metering skid for crude oil and refined products with integrated ball prover

液体的计量解决方案

基于超声波、科里奥利、涡轮或容积式流量计
涵盖从最初的方案设计，到后期现场调试和培训的所有阶段
包括流量计量撬块、流量控制、计量控制柜、采样，以及包含所有监控和验证软件的分析系统

Two ALTOSONIC V12 ultrasonic flowmeters in series in the field

天然气的计量解决方案

基于超声波、科里奥利、涡轮或容积式流量计
从最初的方案设计，到后期现场调试和培训
包括流量计量撬块、计量控制柜、采样和分析系统，以及监控和验证软件

Custody transfer metering systems for cryogenic LNG inside a KROHNE factory

液化天然气的计量解决方案

基于超声波或科里奥利超低温流量计
从大型船舶的装卸到燃料加注，以及汽车装载
包括流量计量撬块、计量控制柜、采样和分析系统，以及监控和验证软件

Supervisory control cabinets filled with SUMMIT 8800 flow computer at KROHNE Oil and Gas factory in Breda Netherlands

过程控制的完整解决方案

提供计量系统的控制，包括现场仪表的核查
安装在安全区域，通常在控制室或专用的建筑中
与新的计量系统配套，或用于现有系统的升级

Flow control cabinet close up

基础的流量控制解决方案

经济的、模块化的计量控制方案
基于 SUMMIT 8800 流量计算机
安装于安全区域，通常位于控制室

Technician inserts an SUMMIT 8800 flow computer inside a cabinet

用于测量值可视化的流量计算机解决方案

图形化显示测量值
根据客户的要求，完全预设并测试
在单台流量计算机上，测量和显示不同的液体流和气体流

KROHNE designed metering house in the field

为电子系统和机柜的现场计量小屋，提供的交钥匙解决方案

一个安装电子设备和机柜的安全区域
根据需要，集成空调暖通系统
可包含本地操作人员的管理工作站

Engineer working with SynEnergy supervisory and visualisation software in a factory office

连续过程监测和报告的解决方案

用于测量方案的 HMI/SCADA 软件
前沿的且安全的 HTML5 网络技术
预防性维护，以优化运行结果
易于集成到现有的 DCS 和 ERP 网络

Engineer in front of a screen using AMADAS analyser management data acquisition system

分析仪管理和数据采集解决方案（AMADAS）

高效地监测品质分析仪表（QMI）的性能
分析仪自动检定、过程控制统计，并增强了关键过程分析仪的可用性
遵循国际标准及方法（ASTM D3764、ASTM D6299、OP 97-30425 等）
可通过各种设备进行远程访问
