球式体积管

独立或完全集成的体积管解决方案

  • 针对客户工艺过程而优化的工程解决方案

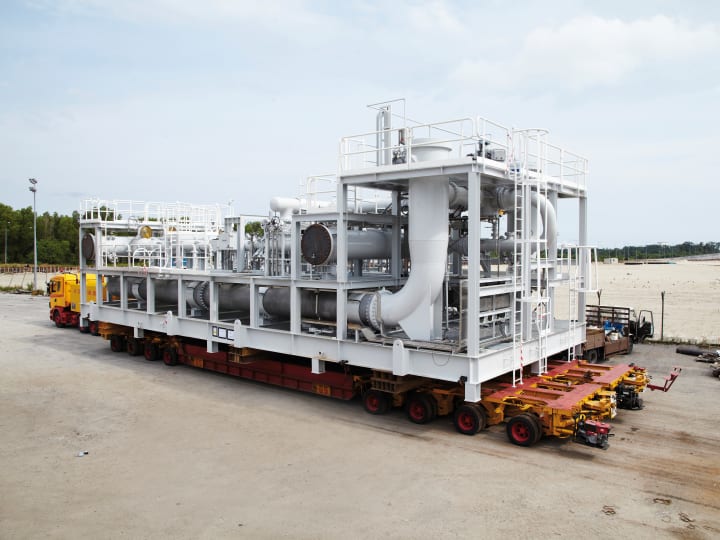

  • 独立或集成到计量橇
  • 单向和双向,直径 3" 到 36"
相关服务

球式体积管

独立或完全集成的体积管解决方案

  • 针对客户工艺过程而优化的工程解决方案
  • 独立或集成到计量橇
  • 单向和双向,直径 3" 到 36"
相关服务

总览

传统的机械式流量计,如涡轮流量计和容积式流量计,通常会在介质属性发生变化时在现场进行校准。主要原因是,介质粘度直接影响到这些机械式流量计的测量误差。为了消除这种粘度影响,通常会在现场使用体积管,根据实际介质和操作流量,对机械式仪表进行校准。

科隆公司提供的球式体积管,配置全面,包含第三方认证和培训,被许多大型石油公司和校准供应商所采用。球式体积管,不仅可以作为独立系统提供,也可以完整地集成到计量系统中。使用低摩擦系数的焙烧酚醛衬里,以及专利设计的微集球探测器,确保其出色的计量性能、良好的耐腐蚀性和耐磨损性。科隆公司,拥有 35+ 年的球式体积管制造经验。无可动部件的现代的流量计,与机械式流量计不同,不受介质粘度的影响。尽管如此,根据规范要求,仍然需要进行现场检定。此时,可采用科隆公司的超声波或科里奥利流量计,并与球式体积管相结合。

  • 焙烧酚醛衬里,低摩擦系数,出色的耐腐蚀性和耐磨损性
  • 专利设计的微球探测器,确保其出色的性能
  • 完整接线,预先设置并通过测试
  • 科隆公司为项目的所有阶段都提供支持,从前端工程设计阶段的基础设计选择,直到调试、现场培训和服务
  • 遍布全球的 100+ 机构,为现场安装提供协助
