LNG 的贸易交接计量系统

液化天然气的计量解决方案

  • 基于超声波或科里奥利超低温流量计
  • 从大型船舶的装卸到燃料加注,以及汽车装载
  • 包括流量计量撬块、计量控制柜、采样和分析系统,以及监控和验证软件
相关服务

总览

科隆公司的流量计量系统,贯穿天然气行业的整个价值链,从高压(湿)气的生产,到整个炼油厂的运行,再到输送天然气至城市接收站。针对在超低温工况下的 LNG 贸易交接计量(CT),科隆公司专门为此开发了一款计量方案,用于测量 LNG 的体积和质量。在超低温工况下的高精度测量方面,科隆公司拥有 10+ 年的经验;于 2007 年,发布了第一台用于测量 LNG 的贸易交接级超声波流量计。

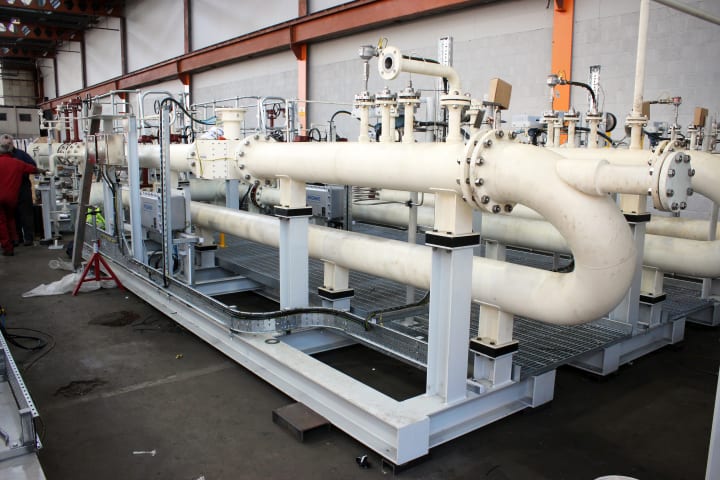

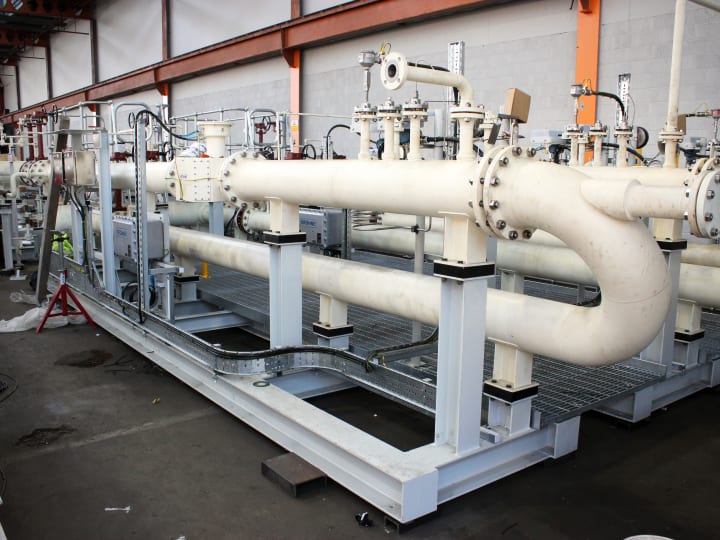

科隆公司承担该系统的整体项目责任,包括配备仪表的计量撬、气相色谱仪和分析仪、流量计算机、计量控制柜,以及所有的监控和验证软件。科隆公司的 LNG 计量系统,通常设计为标准表/工作表配置,通过 Z 形交叉,允许定期地使用标准表对工作表进行验证。流量计的自诊断功能,被用来确保测量性能并降低测量的不确定度

因为仪表、计量和监控系统的设计同源,所以,客户可以完全信赖所有组件之间的无缝集成。自 1921 年科隆公司成立以来,就开始服务于油气行业,并在 100+ 国家设立分支机构,为客户持续地提供各种支持。

  • 集成换能器的超声波流量计,可被完全隔离保温
  • 高品质的科里奥利流量计,众多 LNG 应用业绩
  • 内部统一设计的流量计、流量计算机和监控软件,确保了测量和诊断功能的无缝集成
  • 专业经验,与当地计量机构探讨贸易交接计量系统的取证事宜
  • 遍布全球的 100+ 机构,提供当地语言的支持
  • 责任的唯一性

相关产品

OPTIMASS 6400

科里奥利质量流量计,适用于严苛的过程应用

  • 高精度(±0.05% MV),超低温和高温介质(-200…+400°C / -328…+752°F);可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • SIL 2/3;贸易交接认证:OIML R117、R137、MI-005、MI-002;API、AGA;卫生级认证
  • 法兰口径:DN10…300 / ½…12",压力等级最高 PN 160 / ASME Cl 1500
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

ALTOSONIC 5

超声波流量计,适用于油气行业上游和中游的贸易交接级应用

  • 用于测量原油、炼化产品、超低温介质和化学品的管道式多声道超声波流量计
  • 贸易交接认证:符合 OIML R117、API 标准
  • 法兰口径:4…24",压力等级最高 ASME Cl 600
  • -200…+250°C / -328…+482°F

SUMMIT 8800

用于贸易交接级(CT)测量的流量计算机

  • 模块化的硬件和软件设计,高性价比的解决方案
  • 全彩色图形触摸屏,高度透明的呈现工艺过程
  • 操作人员的访问便捷,维护高效
  • 自动性能监测系统,延长重新校准间隔

相关解决方案

监控柜

过程控制的完整解决方案

  • 提供计量系统的控制,包括现场仪表的核查
  • 安装在安全区域,通常在控制室或专用的建筑中
  • 与新的计量系统配套,或用于现有系统的升级

流量控制模块和数据传输机柜

基础的流量控制解决方案

  • 经济的、模块化的计量控制方案
  • 基于 SUMMIT 8800 流量计算机
  • 安装于安全区域,通常位于控制室

流量计算

用于测量值可视化的流量计算机解决方案

  • 图形化显示测量值
  • 根据客户的要求,完全预设并测试
  • 在单台流量计算机上,测量和显示不同的液体流和气体流

计量小屋和保护箱

为电子系统和机柜的现场计量小屋,提供的交钥匙解决方案

  • 一个安装电子设备和机柜的安全区域
  • 根据需要,集成空调暖通系统
  • 可包含本地操作人员的管理工作站

采样系统

液态烃类的自动采样解决方案

  • 可单独使用,或集成到流量计量系统中的采样系统
  • 内部统一的设计、制造、调试和测试
  • 发货前已预装并经过全面测试
  • 工程解决方案,以满足任何特殊的项目要求

球式体积管

独立或完全集成的体积管解决方案

  • 针对客户工艺过程而优化的工程解决方案
  • 独立或集成到计量橇
  • 单向和双向,直径 3" 到 36"

移动体积管

现场标准表计量方案

  • 通过移动标准表对现场仪表进行核查
  • 高性价比的解决方案,移动共享于不同的地点
  • 根据国家和国际标准,定期对体积管进行核查,以降低测量不确定度
  • 针对特定应用,设计优化的体积管核查解决方案

校准管段和撬块

液体和气体的校准解决方案

  • 与科隆仪表生产中相同的比对系统
  • 灵活的概念与设计,以满足所需的流量控制范围
  • 可根据国内或国际标准进行校准

SynEnergy 监控和可视化软件

连续过程监测和报告的解决方案

  • 用于测量方案的 HMI/SCADA 软件
  • 前沿的且安全的 HTML5 网络技术
  • 预防性维护,以优化运行结果
  • 易于集成到现有的 DCS 和 ERP 网络

CalSys 分析仪管理软件

分析仪管理和数据采集解决方案(AMADAS)

  • 高效地监测品质分析仪表(QMI)的性能
  • 分析仪自动检定、过程控制统计,并增强了关键过程分析仪的可用性
  • 遵循国际标准及方法(ASTM D3764、ASTM D6299、OP 97-30425 等)
  • 可通过各种设备进行远程访问
