原油和成品油的贸易交接计量系统

液体的计量解决方案

  • 基于超声波、科里奥利、涡轮或容积式流量计
  • 涵盖从最初的方案设计,到后期现场调试和培训的所有阶段
  • 包括流量计量撬块、流量控制、计量控制柜、采样,以及包含所有监控和验证软件的分析系统
相关服务

原油和成品油的贸易交接计量系统

液体的计量解决方案

  • 基于超声波、科里奥利、涡轮或容积式流量计
  • 涵盖从最初的方案设计,到后期现场调试和培训的所有阶段
  • 包括流量计量撬块、流量控制、计量控制柜、采样,以及包含所有监控和验证软件的分析系统
相关服务

总览

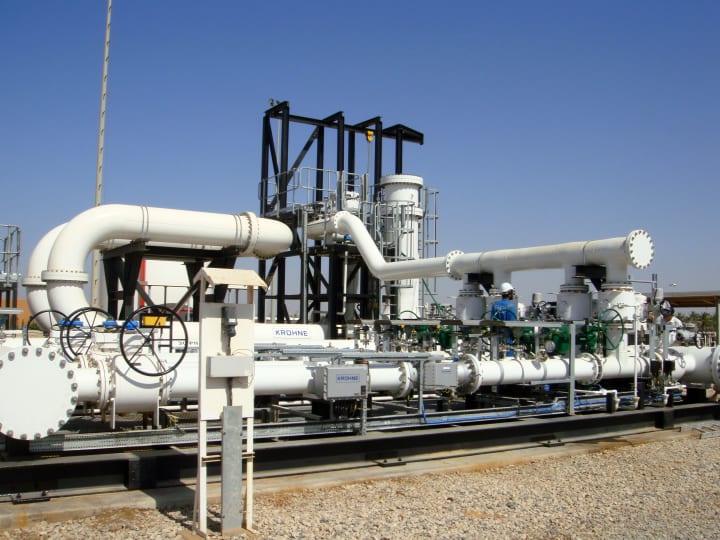

科隆公司的计量系统,贯穿石油 & 天然气行业的整个价值链,从石油生产过程中的分配计量,到炼油厂炼化产品的卡车和火车装卸,都可以确保精确地计量。此外,HFO 或 LFO 的下游消费者,如发电厂也使用我们的计量系统。科隆公司,承担计量系统项目的整体负责,包括计量撬、分析仪、集成在控制箱中的流量计算机,以及监控和验证软件。

科隆公司的计量系统,通常设计为标准表/工作表配置,通过 Z 形交叉,允许定期地使用标准表对工作表进行验证。这一撬块结构降低了成本、重量和体积 — 无须高端笨重的体积管。如果仍然需要现场体积管,科隆公司也可以提供一系列的移动球式体积管,用于贸易交接计量。因为仪表和贸易交接计量系统的设计同源,所以,流量计可以与所有组件之间无缝集成。自 1921 年科隆公司成立以来,就开始服务于石油 & 天然气行业,并在 100+ 国家设立分支机构,为客户持续地提供各种支持。

  • 直管型科里奥利流量计和超声波流量计,以尽可能地降低压损
  • 内部统一开发的仪表、流量计算机和监控软件,确保计量和诊断功能的无缝集成
  • 移动式和固定式标准表方案,取代庞大的体积管
  • 遍布全球的 100+ 机构,提供当地语言的支持
  • 系统责任的唯一性
  • 遵循当地和国际标准,如:OIML R117、API、MI-005

相关产品

OPTIMASS 6400

科里奥利质量流量计,适用于严苛的过程应用

  • 高精度(±0.05% MV),超低温和高温介质(-200…+400°C / -328…+752°F);可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • SIL 2/3;贸易交接认证:OIML R117、R137、MI-005、MI-002;API、AGA;卫生级认证
  • 法兰口径:DN10…300 / ½…12",压力等级最高 PN 160 / ASME Cl 1500
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

OPTIMASS 2400

适用于大流量测量的科里奥利质量流量计

  • 用于液体和气体,流量最高 4,600 t/h;可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • 贸易交接认证:OIML R117、MI-005、MI-002; 符合 API 和 AGA
  • 法兰口径:DN100…400 / 4…16",压力等级最高:PN160 / ASME Cl 1500
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

OPTIMASS 7400

科里奥利质量流量计,适用于严苛的过程应用

  • 高精度(±0.1%),适用于粘稠、腐蚀性或剪切敏感的介质;可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • 贸易交接认证:OIML R117、MI-005;API;卫生级认证
  • 法兰口径:DN10…100 / ½…4",压力等级最高 PN100 / ASME Cl 600;其他要求,请咨询
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

ALTOSONIC 5

超声波流量计,适用于油气行业上游和中游的贸易交接级应用

  • 用于测量原油、炼化产品、超低温介质和化学品的管道式多声道超声波流量计
  • 贸易交接认证:符合 OIML R117、API 标准
  • 法兰口径:4…24",压力等级最高 ASME Cl 600
  • -200…+250°C / -328…+482°F

SUMMIT 8800

用于贸易交接级(CT)测量的流量计算机

  • 模块化的硬件和软件设计,高性价比的解决方案
  • 全彩色图形触摸屏,高度透明的呈现工艺过程
  • 操作人员的访问便捷,维护高效
  • 自动性能监测系统,延长重新校准间隔

OPTIBAR PM 5060

压力变送器,适用于过程压力和液位的应用

  • 坚固的设计结构,全焊接金属膜片,适用于高压力范围和无菌要求
  • 100 mbar…1000 bar / 1.45…14500 psi
  • 各种螺纹型、法兰型、无菌型和其他类型的过程连接
  • 两线制,4…20 mA/HART®、FF、Profibus-PA

相关解决方案

监控柜

过程控制的完整解决方案

  • 提供计量系统的控制,包括现场仪表的核查
  • 安装在安全区域,通常在控制室或专用的建筑中
  • 与新的计量系统配套,或用于现有系统的升级

流量控制模块和数据传输机柜

基础的流量控制解决方案

  • 经济的、模块化的计量控制方案
  • 基于 SUMMIT 8800 流量计算机
  • 安装于安全区域,通常位于控制室

流量计算

用于测量值可视化的流量计算机解决方案

  • 图形化显示测量值
  • 根据客户的要求,完全预设并测试
  • 在单台流量计算机上,测量和显示不同的液体流和气体流

计量小屋和保护箱

为电子系统和机柜的现场计量小屋,提供的交钥匙解决方案

  • 一个安装电子设备和机柜的安全区域
  • 根据需要,集成空调暖通系统
  • 可包含本地操作人员的管理工作站

采样系统

液态烃类的自动采样解决方案

  • 可单独使用,或集成到流量计量系统中的采样系统
  • 内部统一的设计、制造、调试和测试
  • 发货前已预装并经过全面测试
  • 工程解决方案,以满足任何特殊的项目要求

分析小屋和保护箱

用于原油、炼化产品和天然气的分析方案

  • 原油、炼化产品和天然气的品质测量
  • 提供新的测量系统,或者对现有系统进行升级
  • 基于客户的品牌喜好,提供工程解决方案

球式体积管

独立或完全集成的体积管解决方案

  • 针对客户工艺过程而优化的工程解决方案
  • 独立或集成到计量橇
  • 单向和双向,直径 3" 到 36"

移动体积管

现场标准表计量方案

  • 通过移动标准表对现场仪表进行核查
  • 高性价比的解决方案,移动共享于不同的地点
  • 根据国家和国际标准,定期对体积管进行核查,以降低测量不确定度
  • 针对特定应用,设计优化的体积管核查解决方案

校准管段和撬块

液体和气体的校准解决方案

  • 与科隆仪表生产中相同的比对系统
  • 灵活的概念与设计,以满足所需的流量控制范围
  • 可根据国内或国际标准进行校准

SynEnergy 监控和可视化软件

连续过程监测和报告的解决方案

  • 用于测量方案的 HMI/SCADA 软件
  • 前沿的且安全的 HTML5 网络技术
  • 预防性维护,以优化运行结果
  • 易于集成到现有的 DCS 和 ERP 网络

CalSys 分析仪管理软件

分析仪管理和数据采集解决方案(AMADAS)

  • 高效地监测品质分析仪表(QMI)的性能
  • 分析仪自动检定、过程控制统计,并增强了关键过程分析仪的可用性
  • 遵循国际标准及方法(ASTM D3764、ASTM D6299、OP 97-30425 等)
  • 可通过各种设备进行远程访问
