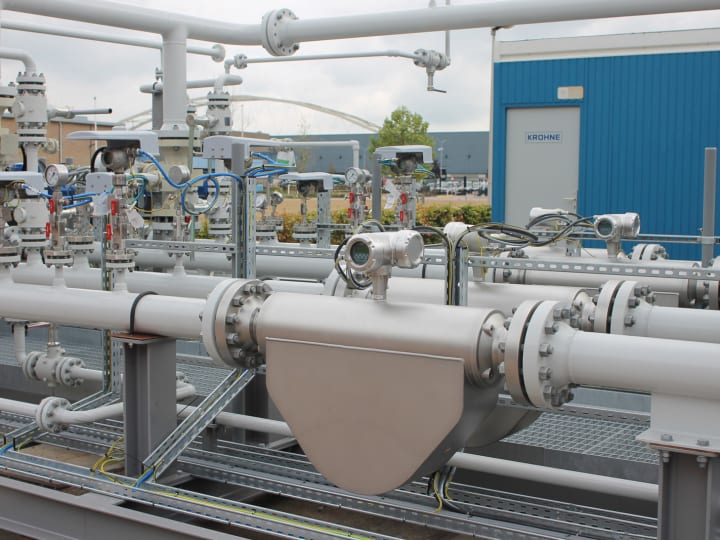

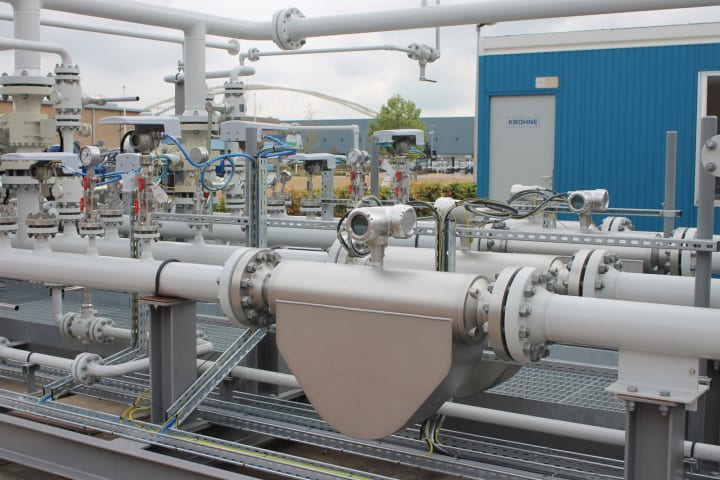

用于 CCS 的贸易交接级计量系统

碳捕获与存储的计量解决方案

  • 基于科里奥利、超声波或容积式流量计
  • 从最初的方案设计,直到后期现场调试和培训的全面覆盖
  • 包含流量计量撬块、流量计算机、计量控制柜、分析系统,以及监控与核查软件
相关服务

用于 CCS 的贸易交接级计量系统

碳捕获与存储的计量解决方案

  • 基于科里奥利、超声波或容积式流量计
  • 从最初的方案设计,直到后期现场调试和培训的全面覆盖
  • 包含流量计量撬块、流量计算机、计量控制柜、分析系统,以及监控与核查软件
相关服务

总览

科隆计量系统,贯穿能源行业的整条价值链,从油气开采、绿氢和蓝氢、装卸船、管道运输,直到工业大客户或地下存储站。我们所设计制造的 CO2 计量系统,基于多年以来在食品和饮料、以及化工行业中测量 CO2 的经验。

科隆,一站式地提供计量系统,并对项目的整体负责,从最初的设计直到定期的现场维护。系统中所采用的科隆仪表,如科里奥利和超声波流量计,已通过 CO2 的全面测试。对于科隆产品系列以外的仪表,或用户指定的其他品牌 — 科隆将采购第三方的产品并负责。仪表的自诊断功能,可以优化性能并降低测量的不确定度。

因为仪表和贸易交接级计量系统的设计同源,所以,客户可以完全信赖所有组件之间的无缝集成。自 1921 年科隆成立以来,就服务于工业计量,并在 100+ 个国家设立了分支机构,持续地为客户提供各种支持。

  • 采用科隆或第三方仪表的计量系统
  • 在食品 & 饮料,以及化工行业中测量 CO2 的丰富经验
  • 对计量和分析系统整体负责
  • 适用于气体、液体和超临界状态
  • 遵循本地和国际标准,如:OIML R137、OIML R117、MI-005

相关产品

OPTIMASS 6400

科里奥利质量流量计,适用于严苛的过程应用

  • 高精度(±0.05% MV),超低温和高温介质(-200…+400°C / -328…+752°F);可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • SIL 2/3;贸易交接认证:OIML R117、R137、MI-005、MI-002;API、AGA;卫生级认证
  • 法兰口径:DN10…300 / ½…12",压力等级最高 PN 160 / ASME Cl 1500
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

OPTIMASS 2400

适用于大流量测量的科里奥利质量流量计

  • 用于液体和气体,流量最高 4,600 t/h;可在含气量大范围波动和复杂流态下保持测量(EGMTM
  • 贸易交接认证:OIML R117、MI-005、MI-002; 符合 API 和 AGA
  • 法兰口径:DN100…400 / 4…16",压力等级最高:PN160 / ASME Cl 1500
  • 3 x 4…20 mA、HART®7、Modbus、FF、Profibus-PA/DP、PROFINET、EtherNet/IP™、Bluetooth®

ALTOSONIC V12

超声波流量计,适用于贸易交接级的气体测量

  • 配备 12 个声波换能器,适用于高精度的天然气计量
  • 贸易交接认证:OIML R137 (class 0.5)、MI-002、AGA9 等
  • 多种型式,免费的状态监测(CBM)功能
  • 法兰口径:DN100…1600 / 4…64",压力等级最高 PN450 / ASME Cl 2500

ALTOSONIC 5

超声波流量计,适用于油气行业上游和中游的贸易交接级应用

  • 用于测量原油、炼化产品、超低温介质和化学品的管道式多声道超声波流量计
  • 贸易交接认证:符合 OIML R117、API 标准
  • 法兰口径:4…24",压力等级最高 ASME Cl 600
  • -200…+250°C / -328…+482°F

SUMMIT 8800

用于贸易交接级(CT)测量的流量计算机

  • 模块化的硬件和软件设计,高性价比的解决方案
  • 全彩色图形触摸屏,高度透明的呈现工艺过程
  • 操作人员的访问便捷,维护高效
  • 自动性能监测系统,延长重新校准间隔

相关解决方案

监控柜

过程控制的完整解决方案

  • 提供计量系统的控制,包括现场仪表的核查
  • 安装在安全区域,通常在控制室或专用的建筑中
  • 与新的计量系统配套,或用于现有系统的升级

流量控制模块和数据传输机柜

基础的流量控制解决方案

  • 经济的、模块化的计量控制方案
  • 基于 SUMMIT 8800 流量计算机
  • 安装于安全区域,通常位于控制室

流量计算

用于测量值可视化的流量计算机解决方案

  • 图形化显示测量值
  • 根据客户的要求,完全预设并测试
  • 在单台流量计算机上,测量和显示不同的液体流和气体流

计量小屋和保护箱

为电子系统和机柜的现场计量小屋,提供的交钥匙解决方案

  • 一个安装电子设备和机柜的安全区域
  • 根据需要,集成空调暖通系统
  • 可包含本地操作人员的管理工作站

采样系统

液态烃类的自动采样解决方案

  • 可单独使用,或集成到流量计量系统中的采样系统
  • 内部统一的设计、制造、调试和测试
  • 发货前已预装并经过全面测试
  • 工程解决方案,以满足任何特殊的项目要求

分析小屋和保护箱

用于原油、炼化产品和天然气的分析方案

  • 原油、炼化产品和天然气的品质测量
  • 提供新的测量系统,或者对现有系统进行升级
  • 基于客户的品牌喜好,提供工程解决方案

球式体积管

独立或完全集成的体积管解决方案

  • 针对客户工艺过程而优化的工程解决方案
  • 独立或集成到计量橇
  • 单向和双向,直径 3" 到 36"

移动体积管

现场标准表计量方案

  • 通过移动标准表对现场仪表进行核查
  • 高性价比的解决方案,移动共享于不同的地点
  • 根据国家和国际标准,定期对体积管进行核查,以降低测量不确定度
  • 针对特定应用,设计优化的体积管核查解决方案

校准管段和撬块

液体和气体的校准解决方案

  • 与科隆仪表生产中相同的比对系统
  • 灵活的概念与设计,以满足所需的流量控制范围
  • 可根据国内或国际标准进行校准

SynEnergy 监控和可视化软件

连续过程监测和报告的解决方案

  • 用于测量方案的 HMI/SCADA 软件
  • 前沿的且安全的 HTML5 网络技术
  • 预防性维护,以优化运行结果
  • 易于集成到现有的 DCS 和 ERP 网络

CalSys 分析仪管理软件

分析仪管理和数据采集解决方案(AMADAS)

  • 高效地监测品质分析仪表(QMI)的性能
  • 分析仪自动检定、过程控制统计,并增强了关键过程分析仪的可用性
  • 遵循国际标准及方法(ASTM D3764、ASTM D6299、OP 97-30425 等)
  • 可通过各种设备进行远程访问
