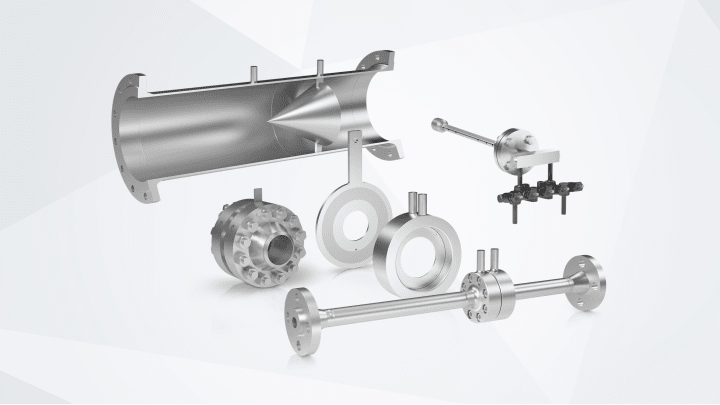

节流元件

与差压流量变送器配套,用于流量测量

  • 各种设计的孔板、均速皮托管或 V 锥
  • 标准产品系列,用于最常规的差压流量计设计
  • 根据 ASME 或 PED 进行测试,可选实流标定及相应证书

筛选

13 产品
产品名称
节流元件类型

OPTIBAR OP 1100

带 RF 密封面的孔板

  • 用于安装在测量法兰之间(ASME 16.36、16.5、16.47 A)
  • 口径:½…24";压力等级最高 ASME Cl 2500
  • 温度:最高 +450°C / +842°F
  • 材质:1.4404 / 316L

OPTIBAR OP 1110

带 RTJ 密封面的孔板

  • 用于安装在测量法兰之间(ASME 16.36、16.5)
  • 口径:1…24";压力等级最高 ASME Cl 2500
  • 温度:最高 +450°C / +842°F
  • 材质:1.4404 / 316L

OPTIBAR OP 3100

带平密封面和角接取压口的孔板

  • 分离型,带承载环且可选截止阀
  • 口径:DN50…600;压力等级最高 PN100
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR OP 3200

带平密封面和角接取压口的孔板

  • 紧凑型,带承载环,法兰盘和可选的多支管
  • 口径:DN50…600;压力等级最高 PN100
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR OP 4100

带环形腔和角接取压口的孔板

  • 分体型,安装在标准法兰(EN 1092-1)之间,可选截止阀
  • 口径:DN50…600;压力等级最高 PN100
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR OP 5100

带测量法兰的孔板组件(ASME 16.36)

  • 带平密封面和法兰取压口
  • 口径:1…24";压力等级最高 ASME Cl 2500
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR OP 5110

带测量法兰的孔板组件(ASME 16.36)

  • 带平密封面和法兰取压口
  • 口径:1…24";压力等级最高 ASME Cl 2500
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR MR 4300

带有角接取压口和环型腔的孔板组件

  • 完全预装的组件,包括:孔板、前后直管段和过程连接
  • 口径:DN15…100 / ½…4";压力等级最高 PN100 / ASME Cl 1500
  • 温度:最高 +400°C / +752°F
  • 材质:1.4404 / 316L

OPTIBAR PT 2000

带多个冲击 — 感测端口的均速皮托管

  • 低压损设计,从基础应用到定制方案
  • 从超低温到高温(-200…+1000°C / -328…1832°F);压力最高 160 bar / 2320.1 psi
  • 适用管径 DN50…2000 / 2…80"(更大管径,请咨询)
  • 材质:1.4404 / 316L

文丘里管

经过工程设计的节流元件,适用于液体、气体和蒸汽的差压流量测量,压损小

  • 根据 EN ISO 5167、ASME MFC3 的标准加工或焊接设计(内部加工)
  • 相较于其他 DP 节流元件,压损较小
  • 仅需较短的前后直管段
  • 从基础应用到特殊的湿气应用和高压工况

流量喷嘴

经过工程设计的节流元件,适用于高流速、无粘性且无腐蚀性流体的差压流量测量

  • ISA 1932、长径和文丘里喷嘴
  • 标准:ISO 5167、ASME MFC-3M 或 ASME PTC 6
  • 仅需较短的前后直管段

锥形流量计

差压流量测量的节流元件,设计用于局促的安装空间

  • 流量测量直管段,配备锥形节流元件和一对取压口,并遵循 EN ISO 5167-4 标准
  • 经久耐用的测量解决方案,适用于油气应用中的困难介质和恶劣工况
  • 设计用于大口径(最大 24")、紊乱的流态、高温高压

展示 12 / 13
