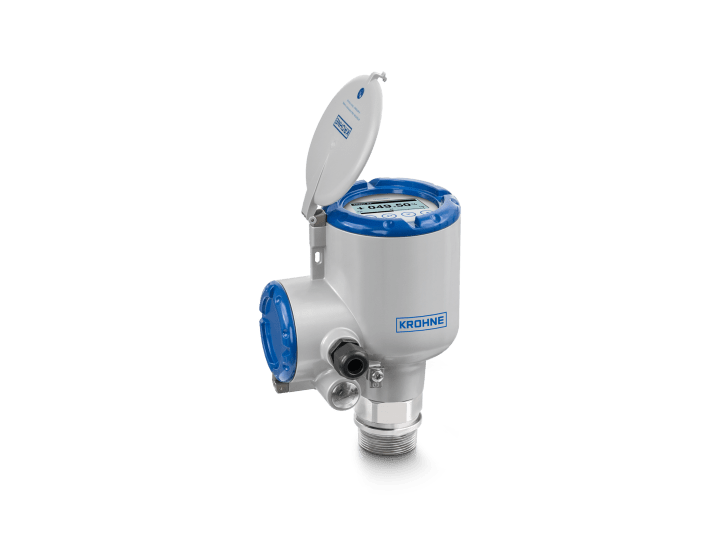

OPTIWAVE 7500
雷达液位计，适用于存在内部干扰结构的狭窄罐体
- 在搅拌、安装接管长、狭窄和小型罐体中，实现连续地非接触式液位测量
- 80 GHz 雷达，平面透镜天线
- 测量范围：0…100 m / 328 ft
总览
OPTIWAVE 7500 是一款 80 GHz 雷达液位计，适用于严苛的液体应用；如，安装接管长的狭窄罐体、以及存在搅拌器或伴热管等内部干扰结构。其高度聚焦的波束角和可忽略的盲区，使得这款 FMCW 雷达是应用于极其狭长的罐体，实现连续地非接触式液位测量的明智之选（100 m / 328 ft）。该款雷达液位计，甚至能够穿透由非导电材料制成的罐顶进行测量。该款雷达液位计，其 PEEK 或 PTFE 透镜天线对挂料不敏感，并且适用于腐蚀性工况。齐平式安装的天线，无需伸入罐内。
特点 & 选项
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- HART®7
- 齐平式安装的 PEEK 或 PTFE 透镜天线（无需伸入罐内）
- 对挂料不敏感
- 较小的盲区和波束角（ DN70 / 2¾″ PEEK 透镜天线为 4°）
- PEEK 或 PTFE 法兰保护盘，以及 PEEK 螺纹保护，用于腐蚀性的介质
- 天线延长管 112 mm / 4.4″，用于较长的安装接管
- 罐体空频谱功能可以消除罐内干扰
- 即使是在空罐的状况下，OPTIWAVE 雷达物位计的 (TBM) 功能依然确保测量的可靠性:
- 科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
- 无论罐体的尺寸、材质或几何形状如何，都可以快速便捷地进行 TBM 调试
- 科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
- 精度：±2 mm / ±0.08"; 对于最高 20m（非 SIL）的高精度应用，可选 ±1 mm 工厂校准
- 多种法兰型和螺纹型连接
- 带 4 个按键和 LCD 背光的大屏显示；可通过磁棒进行仪表设置而无需开盖
- 免费提供 PACTware™、HART® DD 和 DTM 软件的全部功能
- 全面的自诊断，遵循 NAMUR NE 107
- 对于安全相关的应用，符合 IEC 61508 标准的SIL 2/3 安全等级
