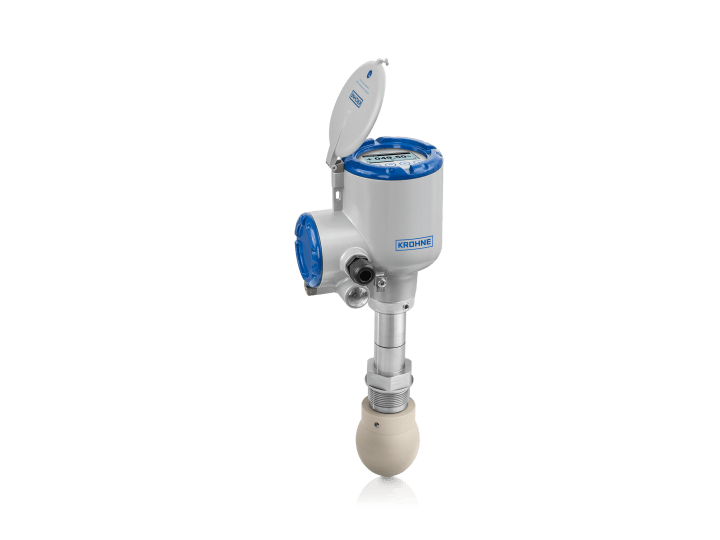

OPTIWAVE 7400
雷达液位计，适用于含搅拌和腐蚀性的液体
- 在严苛工况中，实现连续地非接触液位测量
- 24 GHz 雷达，喇叭型或水滴型天线
- 测量范围：0…100 m / 328 ft
总览
OPTIWAVE 7400 是一款 24 GHz 雷达液位计，适用于带搅拌和腐蚀性介质等严苛工况中的液体。它尤其适用于化工、石化、电力、冶金或油气行业中普遍存在的极端工况，实现连续地非接触式液位测量。该仪表可配备金属的喇叭型天线，或者 PTFE 和 PEEK 水滴型天线，量程最大100 m / 328 ft。水滴型天线，非常适用于腐蚀性的液体。该雷达还可配备 METAGLAS® 第二层密封隔离，以应对有毒性和危险性的介质。
OPTIWAVE 7400 配 BM26A-5000
配备旁通管的雷达液位计
- 一体化的解决方案，配备旁通管的雷达（FMCW）液位计
- 多种旁通管材质可选，如：316L、304L、合金 C276、合金 625
- 测量液位，最高 5.5 m / 18 ft（其他量程，请咨询）
- 用于严苛工况的理想选择，如：湍流、泡沫
特点 & 选项
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- HART®7
- 用于非防爆应用的高温隔离段，测量温度最高 +700°C / +1292°F 的融盐或其他液体
- PTFE 或 PEEK 水滴型天线：
- 对冷凝液不敏感
- 小波束角（DN150 / 6″ PTFE 天线为 4°）
- 椭圆体的形状和光滑的表面，以减少挂料
- PTFE 法兰保护盘，用于腐蚀性的介质
- 新款 DN100 / 4" 水滴型天线，量程最大 80 m / 262.5 ft
- 316L 金属喇叭型天线，可选吹扫系统
- 加热 / 冷却系统，以防止在金属喇叭型天线上的结晶或挂料
- 即使是在空罐的状况下，OPTIWAVE 雷达物位计的 (TBM) 功能依然确保测量的可靠性:
- 科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
- 无论罐体的尺寸、材质或几何形状如何，都可以快速便捷地进行 TBM 调试
- 精度：±2 mm / ±0.08″
- METAGLAS® 第二层密封隔离，以应对有毒性和危险性的介质
- 天线延长管以适应各种安装接管长度
- 罐体空频谱功能可以消除罐内干扰
- 可提供多种法兰和螺纹型过程连接
- 快速耦合系统，可在工艺运行条件下拆除转换器，或者 360° 旋转以方便读取显示屏
- 转换器与所有 OPTIWAVE 7300 C 兼容
- 带 4 个按键和 LCD 背光的大屏显示；可通过磁棒进行仪表设置而无需开盖
- 免费提供 PACTware™、HART® DD 和 DTM 软件的全部功能
- 全面的自诊断，遵循 NAMUR NE 107
- 对于安全相关的应用，符合 IEC 61508 标准的SIL 2/3 安全等级
相关产品
用于 OPTIWAVE 物位计的天线瞄准器
- L 形安装支架，将物位计牢固地安装于墙壁
- 仅用于 G1 或 G1½ 过程连接
- 材质：不锈钢（1.4404 / 316L）
- 支架长度：250mm / 9.84"
用于 OPTIWAVE 物位计的天线瞄准器
- 可定向支架，可将雷达物位计置于 45° 角以下的任意角度
- 调整雷达的波束角度，瞄准储罐、料仓或垛堆中的最佳位置
- 材质：不锈钢（1.4404 / 316L）
- EPDM 套筒增加了对雷达的抓力
用于 OPTIWAVE 物位计的过程连接
- 不锈钢法兰盘，使得安装在容器或料仓的物位计牢固平整
- 适用于过程连接为 G1、G1½、G3、1 NPT、1½ NPT 或 3 NPT 的雷达物位计
- 适用口径：DN50…DN200 / 2…8"
- 仅用于低压工况：最高 1 barg 在 20°C 时 / 14.50 psig 在 +68° F 时
