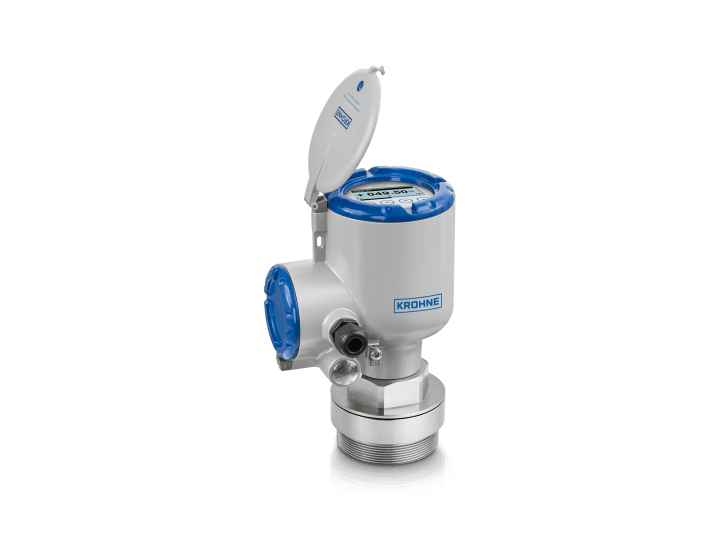

OPTIWAVE 6500
雷达料位计，适用于粉末和扬尘环境
- 在狭长的筒仓、料斗或容器中进行连续地非接触式料位测量
- 80 GHz 雷达，平面透镜天线
- 测量范围：0…100 m / 328 ft
总览
OPTIWAVE 6500 是一款 80 GHz 雷达料位计，适用于在扬尘环境中测量粉末的严苛应用。由于波束角聚焦，该款雷达尤其适用最高 100 m / 328 ft 的狭窄筒仓、料斗或缓冲容器，实现连续地非接触式料位测量。得益于专用的算法以及 FMCW 雷达的高信号动态，该款料位计，是低反射率介质、扬尘、不平整表面或存在干扰结构的料仓的理想选择。齐平式安装的 PEEK 或 PTFE 透镜天线，无需伸入仓内。
特点 & 选项
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- HART®7
- 即使是扬尘环境或低反射率介质，高信号动态呈现清晰的测量结果
- 罐体空频谱功能可以消除罐内干扰
- 齐平式安装的 PEEK 或 PTFE 透镜天线（无需伸入仓内）:
- DN70 / 2¾″ 天线，4° 波束角，量程最大 100 m / 328 ft
- 112 mm / 4.4" 天线延长管，适用于长安装接管
- 不受物料堆角的影响
- 天线吹扫系统，适用于不带天线延长管的法兰型连接
- 即使是在空罐的状况下，OPTIWAVE 雷达物位计的 (TBM) 功能依然确保测量的可靠性:
- 科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
- 无论罐体的尺寸、材质或几何形状如何，都可以快速便捷地进行 TBM 调试
- 精度：±2 mm / ±0.08″
- 多种法兰型或螺纹型的过程连接可选
- 用于清洁天线的吹扫系统
- 带 4 个按键和 LCD 背光的大屏显示；可通过磁棒进行仪表设置而无需开盖
- 免费提供 PACTware™、HART® DD 和 DTM 软件的全部功能
- 全面的自诊断，遵循 NAMUR NE 107
- 对于安全相关的应用，符合 IEC 61508 标准的SIL 2/3 安全等级
相关产品
用于 OPTIWAVE 6400 和 OPTIWAVE 6500 物位计的天线瞄准套件
- 有轻微的倾斜（2° 角），用于调节天线或平面透镜天线的角度
- 调整雷达的波束角度，瞄准料仓中的最佳位置
- 材质：PP（最高 +100°C / +212°F）或 PTFE（最高 +150°C / +392°F）
- 适用口径：DN80…150 / 3…8"
用于 OPTIWAVE 物位计的天线瞄准器
- L 形安装支架，将物位计牢固地安装于墙壁
- 仅用于 G1 或 G1½ 过程连接
- 材质：不锈钢（1.4404 / 316L）
- 支架长度：250mm / 9.84"
用于 OPTIWAVE 物位计的天线瞄准器
- 可定向支架，可将雷达物位计置于 45° 角以下的任意角度
- 调整雷达的波束角度，瞄准储罐、料仓或垛堆中的最佳位置
- 材质：不锈钢（1.4404 / 316L）
- EPDM 套筒增加了对雷达的抓力
用于 OPTIWAVE 物位计的天线瞄准器
- 配备低压法兰盘的定向系统
- 调整雷达的波束角度，瞄准储罐、料仓或垛堆中的最佳位置
- 材质：不锈钢（1.4404 / 316L）
- 多种过程连接：G1½、G3、1½ NPT 和 3 NPT
用于 OPTIWAVE 物位计的过程连接
- 不锈钢法兰盘，使得安装在容器或料仓的物位计牢固平整
- 适用于过程连接为 G1、G1½、G3、1 NPT、1½ NPT 或 3 NPT 的雷达物位计
- 适用口径：DN50…DN200 / 2…8"
- 仅用于低压工况：最高 1 barg 在 20°C 时 / 14.50 psig 在 +68° F 时
OPTIWAVE 物位计的吹扫系统
- 带螺纹的孔专用吹扫套件
- 使用压缩空气或喷洗水清洁物位计天线
- 适用于过程连接为 G1½、G3、1½ NPT 和 3 NPT 的雷达物位计
- 还可增配天线瞄准器
