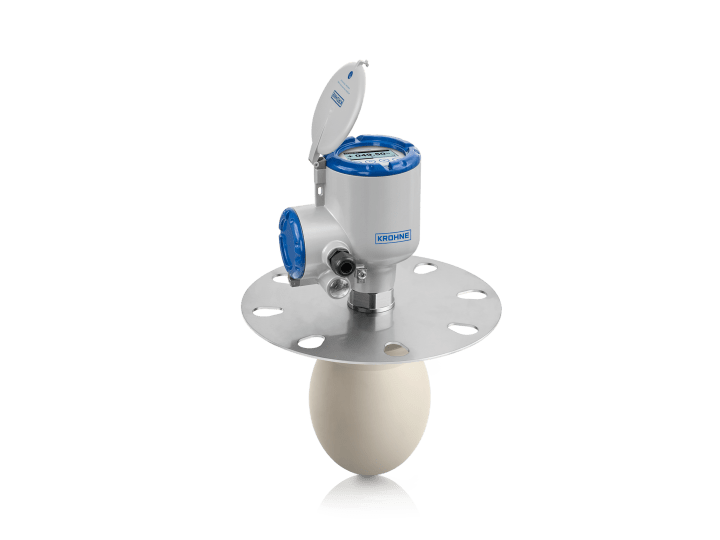

OPTIWAVE 6400
雷达料位计，适用于从颗粒到石块的固体
- 针对筒仓、剁堆、传送带等，实现连续地非接触式料位测量
- 24 GHz 雷达，喇叭型或水滴型天线
- 测量范围：0…100 m / 328 ft
总览
OPTIWAVE6400 是一款 24 GHz 雷达料位计，适用于固体的基础应用。该雷达设计用于各种行业中的固体物料，如：石块、塑料颗粒、咖啡豆和其他产品；实现连续地非接触式测量。此料位计可配备金属喇叭型天线，以及 PP 或 PTFE 材质的水滴型天线。水滴型天线可以减少挂料，不受物料堆角的影响。因此，无需昂贵的天线瞄准器或吹扫系统。
特点 & 选项
产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。
- HART®7
- 内置参数，可应对不同形态的表面
- PP 或 PTFE 水滴型天线：
- 对介质挂料不敏感
- 小波束角（DN150 /6″ PTFE 水滴型天线为 4°）
- 椭圆体的形状和光滑的表面，以防止挂料
- 不受物料堆角的影响，无需天线瞄准器
- 新款 DN100 / 4" 水滴型天线，量程最大 40 m / 131.2 ft
- 316L 金属喇叭型天线，可选吹扫系统
- 即使是在空罐的状况下，OPTIWAVE 雷达物位计的 (TBM) 功能依然确保测量的可靠性:
- 科隆所研发的专用算法，可以滤除并补偿空罐状况下的罐底杂波反射。
- 无论罐体的尺寸、材质或几何形状如何，都可以快速便捷地进行 TBM 调试
- 精度：±2 mm / ±0.08″
- 转换器与 OPTIWAVE 6300 C 过程连接全兼容
- 低成本低压法兰盘
- 天线延长管以适应各种安装接管长度
- 多种法兰型或螺纹型的过程连接可选
- 带 4 个按键和 LCD 背光的大屏显示；可通过磁棒进行仪表设置而无需开盖
- 免费提供 PACTware™、HART® DD 和 DTM 软件的全部功能
- 对于安全相关的应用，符合 IEC 61508 标准的SIL 2/3 安全等级
相关产品
用于 OPTIWAVE 6400 和 OPTIWAVE 6500 物位计的天线瞄准套件
- 有轻微的倾斜（2° 角），用于调节天线或平面透镜天线的角度
- 调整雷达的波束角度，瞄准料仓中的最佳位置
- 材质：PP（最高 +100°C / +212°F）或 PTFE（最高 +150°C / +392°F）
- 适用口径：DN80…150 / 3…8"
用于 OPTIWAVE 物位计的天线瞄准器
- L 形安装支架，将物位计牢固地安装于墙壁
- 仅用于 G1 或 G1½ 过程连接
- 材质：不锈钢（1.4404 / 316L）
- 支架长度：250mm / 9.84"
用于 OPTIWAVE 物位计的天线瞄准器
- 可定向支架，可将雷达物位计置于 45° 角以下的任意角度
- 调整雷达的波束角度，瞄准储罐、料仓或垛堆中的最佳位置
- 材质：不锈钢（1.4404 / 316L）
- EPDM 套筒增加了对雷达的抓力
用于 OPTIWAVE 物位计的天线瞄准器
- 配备低压法兰盘的定向系统
- 调整雷达的波束角度，瞄准储罐、料仓或垛堆中的最佳位置
- 材质：不锈钢（1.4404 / 316L）
- 多种过程连接：G1½、G3、1½ NPT 和 3 NPT
用于 OPTIWAVE 物位计的过程连接
- 不锈钢法兰盘，使得安装在容器或料仓的物位计牢固平整
- 适用于过程连接为 G1、G1½、G3、1 NPT、1½ NPT 或 3 NPT 的雷达物位计
- 适用口径：DN50…DN200 / 2…8"
- 仅用于低压工况：最高 1 barg 在 20°C 时 / 14.50 psig 在 +68° F 时
