锥形流量计

差压流量计，适用于局促的安装空间

  • 仅需较短的前后直管段
  • 标准材质：不锈钢；其他材质，请咨询（如，Alloy C276、Alloy 625、Alloy 400、双相钢等）
  • 标准（ISO 5167-5）口径：DN50...600 / 2...24"
  • 两线制 4...20 mA/HART®、FF、Profibus-PA
Icon/Logo for Total 3D linearisationIcon/Logo Security Integrity Level 2/3 (SIL 2/3)
DP flowmeter with cone flow element, DP transmitter, condensate pots and manifold
Cone flowmeter – DP flowmeter assembly with cone flow element, condensate pots, manifold and DP transmitter

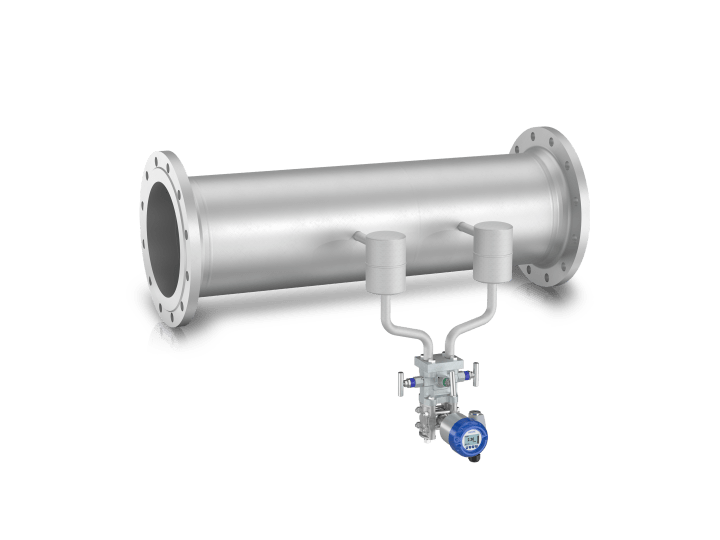

Cone flowmeter with condensate pots and manifold
Section view of cone flowmeter
DP flowmeter with cone flow element, DP transmitter, condensate pots and manifold
Cone flowmeter with condensate pots and manifold

总览

基于差压测量原理的锥形流量计，设计用于精度要求高、安装空间局促，以及流态紊乱的应用。可以将锥形流量计本体安装在前/后直管段为 3D/2D 的管道中，适用于天然气、蒸汽，再到液态烃类的各种应用。科隆，提供完整的锥形测量直管段套件 — 一站式供应节流元件、差压变送器、附件、工程设计、测试和文档。

特点 & 选项

产品的特点与选项，取决于产品的配置：请联系我们，以帮您确认所需的功能是否已包含在产品中。

  • 遵循 ISO 5167-5 标准的锥形流量计

  • 适用于精度要求高但直管段长度受限的流量测量

  • 多种接液材质可选：如，316L、Alloy C276、Alloy 625、Alloy 400、双相钢等；其他材质，请咨询

  • 制造和校准的口径最大为 48"

  • 经过先进的 3-D 线性化校准的 OPTIBAR 差压变送器，减少了在现场重新校准的需要，从而降低了总体拥有成本

  • 完整的流量计解决方案，一站式供应差压节流元件、工艺阀、阀组、差压变送器、选型、测试和文档

  • 可选冗余（1oo2、2oo3）

  • HART®7、FF、Profibus-PA 通信选项

  • 取得 SIL 2/3 认证

  • 防爆认证：Ex ia, Ex d, Ex t

  • 与知名 EPC 合作的国际案例
