科里奥利质量流量计

适用于过程和贸易交接（CT）应用

测量气体和液体的质量流量、体积流量以及温度，还可以测量液体的密度和浓度
多种设计结构：从双弯管到单直管
即使含气量大范围波动，甚至是在纯液态和纯气态之间来回切换时，依然保持测量（EGM™）

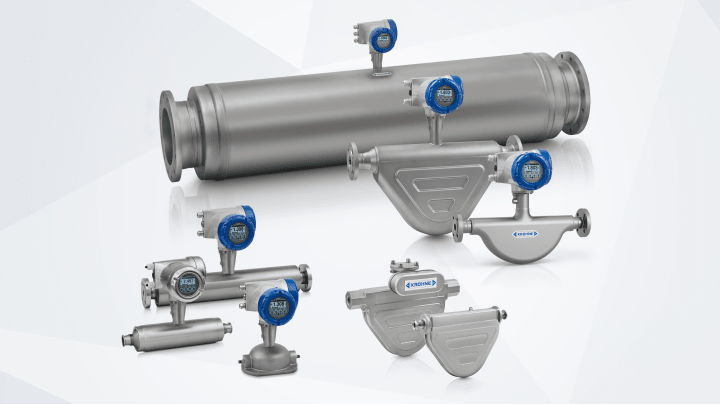

OPTIMASS 产品组

播放视频

何时采用科里奥利质量流量计？

当需要高精度地测量气体、液体或混合介质（如，含气液体）时，就可以考虑使用科里奥利质量流量计。科里奥利质量流量计，可以测量质量流量、体积流量、密度、温度，以及介质的浓度。它们适用于诸多行业的过程控制和自动化领域 — 比如，作为一款理想的在线式测量方案，以取代称重。

新产品

OPTIMASS 5400

适用于常规应用的科里奥利质量流量计

一体型轻量化结构，出色的性价比
可测气体和液体，温度可达 +180°C / +356°F，压力最高 100 barg / 1450 psig；高达 200 barg / 2900 psig 的典型爆破压力进一步提升了安全性
在任意含气量和复杂流态下依然保证稳定运行（EGM^TM）
法兰：DN10…100 / ½...4"；多种卫生型连接
3 x 4…20 mA、HART^®7、Modbus、FF、Profibus-PA/DP、PROFINET（Ethernet-APL）、PROFINET、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 6400 C Coriolis mass flowmeter – Compact version with flange

OPTIMASS 6400

科里奥利质量流量计，适用于严苛的过程应用

高精度（±0.05% MV），超低温和高温介质（-200…+400°C）；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
SIL 2/3；贸易交接认证：OIML R117、R137、MI-005、MI-002；API、AGA；卫生级认证
法兰口径：DN10…300 / ½…12"，压力等级最高 PN 160 / ASME Cl 1500
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 2400 C Coriolis mass flowmeter – Compact version with flange

OPTIMASS 2400

适用于大流量测量的科里奥利质量流量计

用于液体和气体，流量最高 4,600 t/h；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
贸易交接认证：OIML R117、MI-005、MI-002；符合 API 和 AGA
法兰口径：DN100…400 / 4…16"，压力等级最高：PN160 / ASME Cl 1500
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 7400 C Coriolis mass flowmeter – Compact version with flange

OPTIMASS 7400

科里奥利质量流量计，适用于挑战性的工艺介质

高精度（±0.1%），适用于粘稠、腐蚀性或剪切敏感的介质；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
贸易交接认证：MI-005；API；卫生级认证
法兰口径：DN10…100 / ½…4"，压力等级最高 PN100 / ASME Cl 600；其他要求，请咨询
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 1400 C Coriolis mass flowmeter – Compact version with flange

OPTIMASS 1400

科里奥利质量流量计，适用于常规应用和过程控制

液体和气体的质量、密度和体积流量；可在含气量大范围波动和复杂流态下保持测量（EGM^TM）
并且具备卫生级认证
法兰口径：DN15…100 / ½…4"，压力等级最高 PN100 / ASME Cl 600；多种卫生型接头
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 3400 C Coriolis mass flowmeter – Compact version with threaded connection

OPTIMASS 3400

科里奥利质量流量计，适用于小流量和配比应用

液体和气体的高精度（±0.1%）测量，>0.3 kg/h
标准压力等级最高 300 bar
法兰口径：DN15 / ¹/₂"；螺纹型和卡箍连接
3 x 4…20 mA、HART^®7、FF、Profibus-PA/DP、Modbus、PROFINET、PROFINET (Ethernet-APL)、EtherNet/IP™、Bluetooth^®

浏览产品的详情

OPTIMASS 7010

科里奥利质量流量计，适用于严苛应用和过程控制

用于质量、密度和体积流量测量的单直管设计，适用于粘稠、腐蚀性和剪切敏感的介质
并且具备卫生级认证
法兰口径：DN10…100 / ½…4"，压力等级最高 PN100 / ASME Cl 600；其他需求，请咨询
集成 Modbus

浏览产品的详情

OPTIMASS 3010

科里奥利质量流量计，适用于小流量和配比应用

液体和气体的质量、密度和体积流量测量（0.3 kg/h）
标准压力等级最高 300 bar
法兰口径：DN15 / ½"；螺纹、卡箍等
集成 Modbus

浏览产品的详情

OPTIMASS 1010

科里奥利质量流量计，适用于常规应用和过程控制

测量液体和气体的质量、密度和体积流量，温度最高 +130°C
并且具备卫生级认证
法兰口径：DN15…100 / ½…4"，压力等级最高 PN100 / ASME Cl 600；各种卫生型接头
集成 Modbus；可选 EtherNet/IP™ 接口

浏览产品的详情

新产品

OPTIBATCH 4021

科里奥利质量流量计，适用于直线和旋转灌装机

高精度流量测量，用于食品和制药应用中液体的快速批次处理
即使是短到 <1 秒的罐装时间，响应速度和测量频次依然出色
传感器口径: S10,S15;卫生级不锈钢结构（FDA、EC1935/2004）, 可提供多种卫生型连接方式
集成脉冲/频率输出、附加的状态输出；用于组态、设置和强化状态诊断的 Modbus 服务接口

浏览产品的详情

OPTIGAS 4010

科里奥利质量流量计，适用于加气机

高精度，用于 CNG 和 LPG，流量最高 70 kg/min
螺纹型：¾ NPT（内螺纹）；压力最高 350 bar
集成 Modbux, 无需单独的转换器

浏览产品的详情

相较于其他流量计，科里奥利质量流量计的优势有哪些？

科里奥利质量流量计，以精度出众与应用广泛而著称。其测量不受到温度、过程压力，或是粘度和密度变化的影响。此外，对于前后直管段，以及介质流态也没有特定要求。相较于由流速来衍生推导体积流量的测量原理，质量流量计直接获取质量流量，并通过共振频率来测量介质的密度。该仪表还集成了温度测量功能。因此，它们是适用于多种常规应用和严苛环境的多变量测量仪表。

科里奥利质量流量计的典型应用有哪些？

科里奥利质量流量计的应用广泛 — 从容应对诸多行业的常规场景，并满足严苛应用的要求。

Typcial areas of application are:

化工行业：测量多种化学品，如：酸、碱、漂白剂、染料、氯和硫化合物

油气行业：添加剂配比、碳氢化合物的装车/卸车，以及 LNG 等低温介质
船舶：船用燃料（如，柴油、船用轻柴油等）的加注、消耗，以及排放测量
食品和生命科学：卫生型应用，如：牛奶、巧克力、果酱、冰激凌、萃取液、超纯水
含固介质与高粘度介质：沥青、油脂、油类、污泥、面团、蜂蜜、糖浆、糖蜜、果浆、菠菜、肉末、人造肉、宠物食品
气体：氢气、CO₂、临界状态的气体
浓度测量：酒精浓度、果糖、污泥等
极端工况：高温和低温（-200...+400°C）、含气（含气量可达 100%）的液体介质
安全应用与贸易交接：安全仪表系统（SIS）、贸易交接（MID、OIML、AGA 等标准）
高精度的配比应用、测量微小流量或高达每小时数千吨的大批量装载
其他：批量/装车系统、分配系统（如，LPG）

seo-coriolis-composing-typical-applications

科里奥利质量流量计是如何工作的？

该款流量计基于科里奥利原理。由质量惯性而引起的测量管形变，可用来计算液体和气体的质量流量。通过测量管的共振频率，还可推算出介质的密度。两个传感器线圈用于计算科里奥利效应。当没有流量时，两个传感器检测到相同的正弦波信号。当流量开始后，科里奥利效应影响到介质粒子的流动，从而产生测量管形变，导致传感器信号之间的相位偏移。传感器测量正弦振动的相位差。此相位差直接正比于质量流量。

科里奥利质量流量计的测量管有哪些型式？

科里奥利质量流量计的测量管，有不同的结构和口径。各种应用场景的需求，将影响到对测量管的选用。对于 OPTIMASS 系列而言，我们可提供双弯管、单、双和四直管结构的仪表。测量管口径范围 1 ~ 400 mm，流量范围 0.3 kg/h ~ 4,600 t/h。

单直管流量计的特殊之处在哪？

科隆，是单直管科里奥利质量流量计研发的先锋企业之一。它尤其适用于对剪切力敏感、非匀质的液体和化学品。单直管流量计，在处理高粘度液体时展现出其特有的优势，尤其适用于含有大量纤维和固体颗粒的介质，如：纸浆、原油或含固浆液。相较于双弯管，单直管结构显著降低磨损和维护需求。

同时，测量管可自排空且易于清洁，是卫生型需求的理想选择。相较于含有分流器的常规质量流量计，单直管仪表的另一大优势是压损更低。作为制造单直管质量流量计的前沿企业，科隆的单直管仪表可提供四种材质：不锈钢、Alloy 22（即 Hastelloy® C22）、钛材和钽材。

科里奥利质量流量计会造成压损吗？

科里奥利质量流量计的压损，取决于测量管的结构。对于科隆的 OPTIMASS 7400 系列单直管仪表而言，可将其视为管道的一部分，对系统的整体压力影响甚微。因此，几乎不带来任何附加压损。当口径或流通能力相同时，弯管所造成的压损高于直管。

根据物理学定律，弯头数量越多、弯曲角度越锐利，所产生的压损就越大。此外，弯管仪表的曲向装备工件更多，并且测量管更长。这又造成弯管流量计的压损进一步增加。压损的增加，意味着对泵的投资和能耗的增加。

为控制弯管或分流式质量流量计的压损，科隆 OPTIMASS 流量计系列采用分流优化技术，显著降低压损。

OPTIMASS 2400 flow splitter ret colour grading

科里奥利质量流量计还可以测量浓度吗？

除了测量质量流量和体积流量之外，质量流量计还能通过集成的密度功能，测量多种液体的浓度，且不受到压力和温度波动的影响。该功能，在多种工艺过程中得以应用。采用科里奥利质量流量计，可测量酒精浓度、果糖含量或泥浆浓度等参数。科隆的 OPTIMASS 系列质量流量计，内置标准转换功能，可转换为 Brix 糖度、Baume 度、Plato 度、酒精含量等多种参数。

科里奥利质量流量计可用于 SIL 应用吗？

科隆的 OPTIMASS 6400 系列仪表，可用于安全相关的应用。该款仪表的硬件和电子部件，完全按照 IEC 61508 标准所研发，诊断覆盖率 >96%、内部诊断测试间隔小于一分钟。OPTIMASS 6400 甚至可胜任连续需求模式下的 SIL 3 高等级应用。

科隆的 OPTIMASS 系列仪表，已与德国莱茵 TÜV 共同开发了验证测试以及部分验证测试程序。无须拆除仪表，部分测试覆盖率（PTC）可达 82%。这保障了该款流量计在安全相关应用中的安全运行，并有助于延长全面验证测试的间隔周期。

科里奥利质量流量计的应用限制是什么？

科里奥利作用力基于粒子的运动，而粒子的运动又取决于介质的密度和流速。高流速下密度过低，或在低压应用中流速过低，都可能导致科里奥利流量测量达到其物理极限。

此外，并非所有的科里奥利质量流量计都同样适用于低温、高温或高压应用场景。决定性的因素在于：正确的设计、合适的仪表选型，以及根据流体特性选择适用的测量管材料。

科里奥利质量计可以测量气泡吗？

如何应对含气的两相流体，是一项测量难题。在没有气体夹带的情况下，科里奥利质量流量计的测量管按照预期规律地振荡。液体中夹带的气体会抑制测量管的规律振荡，随着气体含量的增加，振荡可能完全停止，导致流量测量彻底失效。

为此，科隆特别研发了 EGM TM（含气管理系统）以应对该挑战。现在，科隆 OPTIMASS 系列流量计所配套的 MFC 400 信号转换器标配 EGM TM 功能。EGM TM 采用强大的控制算法，确保流量计在含气量大范围变化和复杂流态下保持运行，即使介质是在纯液相到纯气相之间反复转换。因此，质量流量和密度测量始终保持稳定，这已在 OPTIMASS 的众多应用中得以成功验证 — 如，灌装、装卸、计量或空-满-空等场景。

科里奥利质量流量计具有哪些诊断选项？

前沿的质量流量计，具有丰富的自监测、应用诊断和现场核查功能。例如，搭载 OPTICHECK 集成技术的 OPTIMASS 系列科里奥利质量流量计，可在运行过程中连续监测所有的被测参数、电子元件（如，CPU、内存）、内部总线，以及传感器。该仪表的状态信号处理，遵从 NAMUR NE 107 行业规范。

此外，诊断软件可洞察工艺参数与辅助参数，从而确认工艺介质的状态。OPTIMASS 甚至能在出现气体夹带，以及含气量或含固量超过特定比例时，触发报警信号，从而为工艺过程提供关键信息。该系列仪表还可以 — 现场核查、生成核查报告 — 通过 Bluetooth® 无线蓝牙或 DTM 进行通信。冗余存储的仪表设置信息，支持随时更换转换器而无须手工设置参数。

科里奥利质量流量计需要重新校准吗？

质量流量计，被认为是一款具有长期稳定性的仪表。然而，仍然建议定期进行零点校准。零点校准时，必须保证仪表中的流体停止流动。因此，建议在仪表前后安装截止阀。在介质充满且停止流动的状态下，进行零点校准。这将有助于提升精度，以及在小流量状态下的性能。

流量计的重新校准，通常由各行业的法规和标准所强制要求。典型的校准周期为 1~2 年。然而，并不存在普遍适用的校准周期。这取决于具体的应用场景，以及质量流量计的工作负荷。介质中的颗粒将导致测量管磨损加剧，从而降低测量精度。氧化物或盐层等沉淀物，也会影响测量管的平衡。在这类情况下，建议在取得认证的实验室中重新校准。

科隆仪表，可依据多种标准进行校准和认证，如：国际法定计量组织（OIML）标准、欧洲计量仪器指令（MI-002 和 005）、美国石油学会（API）和美国气体协会（AGA）规范。我们的校准标准，取得 ISO/IEC 17025 认证，并可追溯到国际或国家标准。国家计量研究院，定期对我们的校准装置进行例行检查，并保持与国家及国际计量标准一致的循环测试，从而确保这些校准装置的品质和可比对性。请点击此处，以更多了解科隆的校准服务。
